Насосы NISF

Насосы NISF

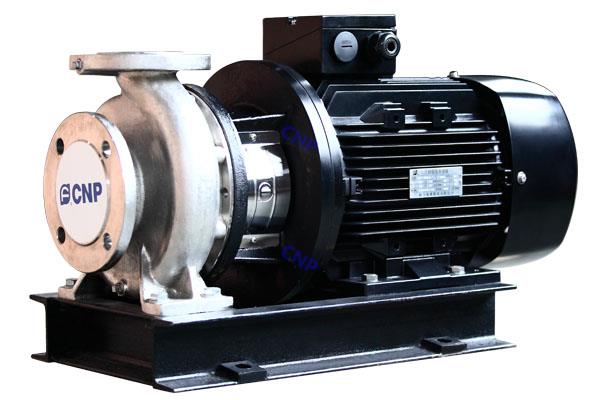

NISF(DIN 24256) — Консольно-моноблочные насосы. Корпус из нержавеющей стали.

Центробежные, нормального всасывания, консольные, одноступенчатые электронасосы с горизонтальным расположением вала, с осевым всасывающим и радиальным напорным патрубками. Рабочее колесо гидравлически разгружено от осевой нагрузки. Электронасос и электродвигатель установлены на общей стальной раме.

Служат для подачи в стационарных условиях чистой или слегка мутной воды pH=6...9, и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащие твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1 %, не агрессивных к материалу проточной части насоса – чугуну.

Применяются в системах водоснабжения, водоподготовки, кондиционирования, отопления и водяного охлаждения, а так же в противопожарном оборудовании, дождевальных и ирригационных системах. Аналогично могут использоваться при перекачивании производственно-хозяйственных вод.

Перейти к заказу продукции


ОСОБЕННОСТИ:

Благодаря технологичности конструкции, демонтаж подшипникового узла с рабочим колесом и узлом уплотнения может выполняться без отсоединения корпуса насоса от трубопроводов.

В конструкции используются 4 типоразмера корпуса подшипников и валов, что делает детали взаимозаменяемыми.

Рабочее колесо имеет оптимальную конструкцию, входное отверстие увеличено, что исключает завихрения, уменьшает NPSH, делает работу насоса стабильной и малошумной.


ПРИМЕНЕНИЕ:

водоснабжение и водоподготовка

системы кондиционирования

системы охлаждения и циркуляции

противопожарные системы

ирригационные системы

технологические системы


КОНСТРУКЦИЯ

Центробежные, несамовсасывающие, консольные, одноступенчатые насосы с горизонтальным расположением вала, осевым всасывающим и радиальным напорным патрубками. Рабочие колеса гидравлически разгружены от осевой нагрузки. Насос и электродвигатель установлены на общей стальной раме.

Подшипники установлены в чугунном корпусе, что обеспечивает точную центровку, отсутствие радиальной вибрации, улучшает жесткость деталей вращения.

Применены шариковые подшипники с консистентной смазкой.

Соединение насоса с двигателем выполнено упругой муфтой, которая в целях безопасности ограждена защитным кожухом. В насосной части используется стандартное торцовое уплотнение.

Электродвигатель асинхронный, соответствует стандартам IEC, монтажного исполнения B3.

Габаритные, присоединительные размеры насосов соответствуют ISO 2858.


ДИАПАЗОН ХАРАКТЕРИСТИК

Макс. производительность: 1400 м³/ч

Макс. напор: 160 м

Мощность: до 160 кВт

Рабочее давление: 1,6 МПа (16 бар)

Давление на входе: 0,6 МПа (6 бар)

Температура жидкости: -15 °С ~ +110 °С

Более высокие температуры по запросу.

Диаметр отверстия входа: DN50-DN200

Диаметр отверстия выхода: DN32-DN150

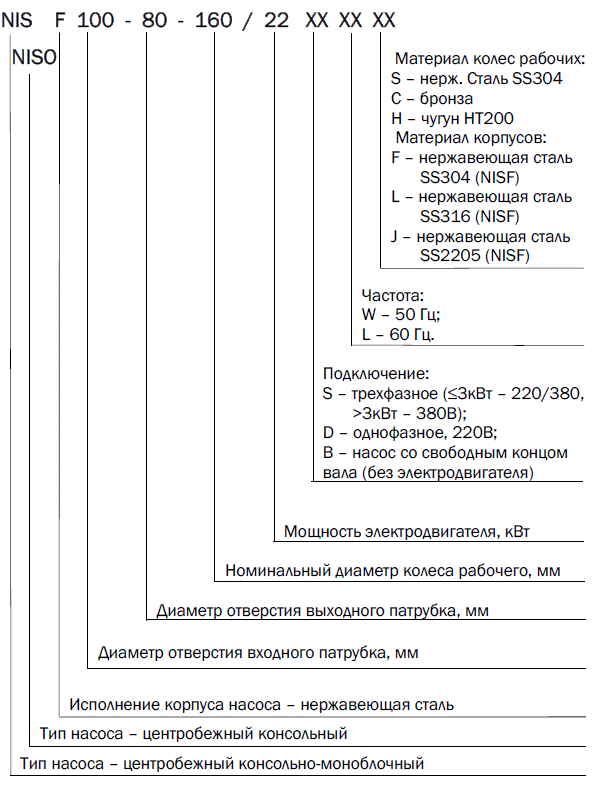

Система обозначений (маркировка) насосов NISF
